Условные обозначения. Принятые сокращения раздела ВК (Внутренние сети водоснабжения и канализации) и НВК (Наружные сети водопровода и канализации)
Марки основных комплектов рабочих чертежей
| Марка | Наименование основного комплекта рабочих чертежей | Источник |
|---|---|---|
| НВК | Наружные сети водоснабжения и канализации | ГОСТ Р 21.1101-2013 |
| НВ | Наружные сети водоснабжения | ГОСТ Р 21.1101-2013 |
| НК | Наружные сети канализации | ГОСТ Р 21.1101-2013 |
Буквенно-цифровые обозначения трубопроводов санитарно-технических систем
| Буквенно-цифровое обозначение |
Наименование | Источник |
|---|---|---|
Водопровод |
||
| В0 | общее обозначение | ГОСТ 21.205-93 |
| В1 | хозяйственно-питьевой* | ГОСТ 21.205-93 |
| В2 | противопожарный* | ГОСТ 21.205-93 |
| В3 | производственный (общее назначение)* | ГОСТ 21.205-93 |
| В4 | производственный (оборотной воды, подающей) | ГОСТ 21.205-93 |
| В5 | производственный (оборотной воды, обратный) | ГОСТ 21.205-93 |
| В6 | производственный (умягченной воды) | ГОСТ 21.205-93 |
| В7 | производственный (речной воды) | ГОСТ 21.205-93 |
| В8 | производственный (речной осветленной воды) | ГОСТ 21.205-93 |
| В9 | производственный (подземной воды) | ГОСТ 21.205-93 |
Канализация |
||
| К0 | общее обозначение | ГОСТ 21.205-93 |
| К1 | бытовая | ГОСТ 21.205-93 |
| К2 | дождевая | ГОСТ 21.205-93 |
| К3 | производственная (общее назначение) | ГОСТ 21.205-93 |
| К4 | производственная (механически загрязненных вод) | ГОСТ 21.205-93 |
| К5 | производственная (иловая) | ГОСТ 21.205-93 |
| К6 | производственная (шламосодержащих вод) | ГОСТ 21.205-93 |
| К7 | производственная (химически загрязненных вод) | ГОСТ 21.205-93 |
| К8 | производственная (кислых вод) | ГОСТ 21.205-93 |
| К9 | производственная (щелочных вод) | ГОСТ 21.205-93 |
| К10 | производственная (кислощелочных вод) | ГОСТ 21.205-93 |
| К11 | производственная (цианосодержащих вод) | ГОСТ 21.205-93 |
| К12 | производственная (хромосодержащих вод) | ГОСТ 21.205-93 |
| * В том случае, когда хозяйственно-питьевой или производственный водопровод является одновременно и
противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного водопровода, а назначение разъясняют на чертежах. ** Если требуется показать, что участок сети канализации является напорным, то буквенно-цифровое обозначение дополняют прописной буквой "Н". Пример - К4Н |
||

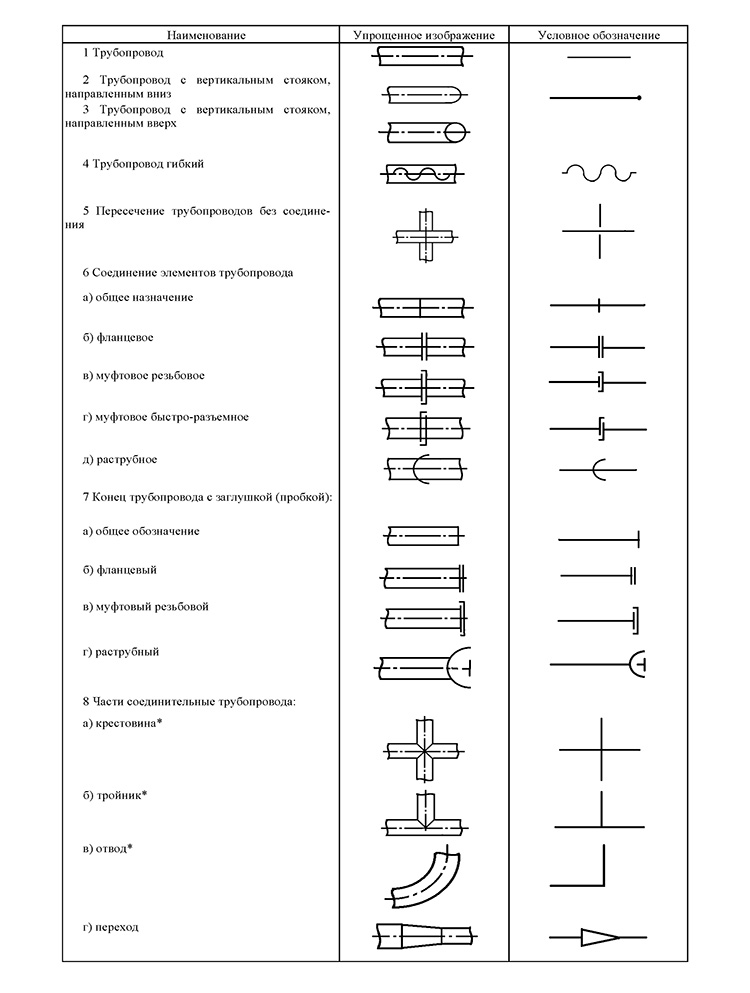

Условные графические обозначения трубопроводов и элементов сетей раздела НВК (Наружные сети водопровода и канализации)
