Система проектной документации для строительства ОВ (СПДС)
ГОСТ 21.602-2016, ГОСТ 21.205-2016
-
Термины и определения
Термин Определение Система Комплекс функционально связанных между собой оборудования, установок (блоков), устройств, изделий, трубопроводов и (или) воздуховодов. Система вентиляции и кондиционирования воздуха Инженерная система здания, обеспечивающая технологический процесс поддержания в помещениях заданного воздухообмена и (или) микроклимата. Система отопления Инженерная система здания, обеспечивающая искусственный обогрев помещений в целях возмещения в них тепловых потерь и поддержания на заданном уровне требуемого температурного режима. Чертеж систем: Чертеж, определяющий относительное расположение функционально связанных между собой оборудования, установок (блоков), трубопроводов и (или) воздуховодов и других частей проектируемых систем. Установка: Условное наименование комплекса взаимосвязанного оборудования и (или) устройств и, при необходимости, трубопроводов (воздуховодов), присоединенных к оборудованию установки системы. Чертеж установок: ертеж, содержащий упрощенное изображение установок, определяющий их конструкцию, размеры, взаимное расположение и обозначение элементов установок и другие необходимые данные. -
В состав рабочей документации систем ОВ включают:
- рабочие чертежи, предназначенные для производства строительно-монтажных работ (далее — основной комплект рабочих чертежей марки ОВ);
- эскизные чертежи общих видов нетиповых изделий, конструкций, устройств, монтажных блоков (далее — эскизные чертежи общих видов нетиповых изделий);
- спецификацию оборудования, изделий и материалов;
- опросные листы и габаритные чертежи (при необходимости);
- локальную смету (при необходимости).
-
В состав основного комплекта рабочих чертежей марки ОВ включают;
- общие данные по рабочим чертежам;
- чертежи (планы и разрезы) систем;
- схемы систем;
- чертежи (планы и разрезы) и схемы установок систем.
-
Марки систем и установок систем вентиляции, кондиционирования и воздушного отопления (Таблица 1)
Наименование системы (установки системы) Марка С механическим побуждением: приточная система вентиляции* П вытяжная система вентиляции* В воздушная (воздушно-тепловая) завеса У отопительный агрегат (воздухонагреватель) А система кондиционирования воздуха* К приточная система противодымной вентиляции* ДП вытяжная система противодымной вентиляции* ДВ система пылеудаления ПУ С естественным побуждением: приточная система вентиляции ПЕ вытяжная система вентиляции ВЕ приточная система противодымной вентиляции ДПЕ вытяжная система противодымной вентиляции ДВЕ -
Элементы систем вентиляции, кондиционирования и воздушного отопления (Таблица 2)
Наименование эпемента Марка Стояк системы отопления Ст Главный стояк системы отопления ГСт Горизонтальная ветвь ГВ Компенсатор КП Крепление (опора) КР Лючок для замеров параметров воздуха ЛП Лючок для чистки воздуховодов ЛВ Местный отсос О -

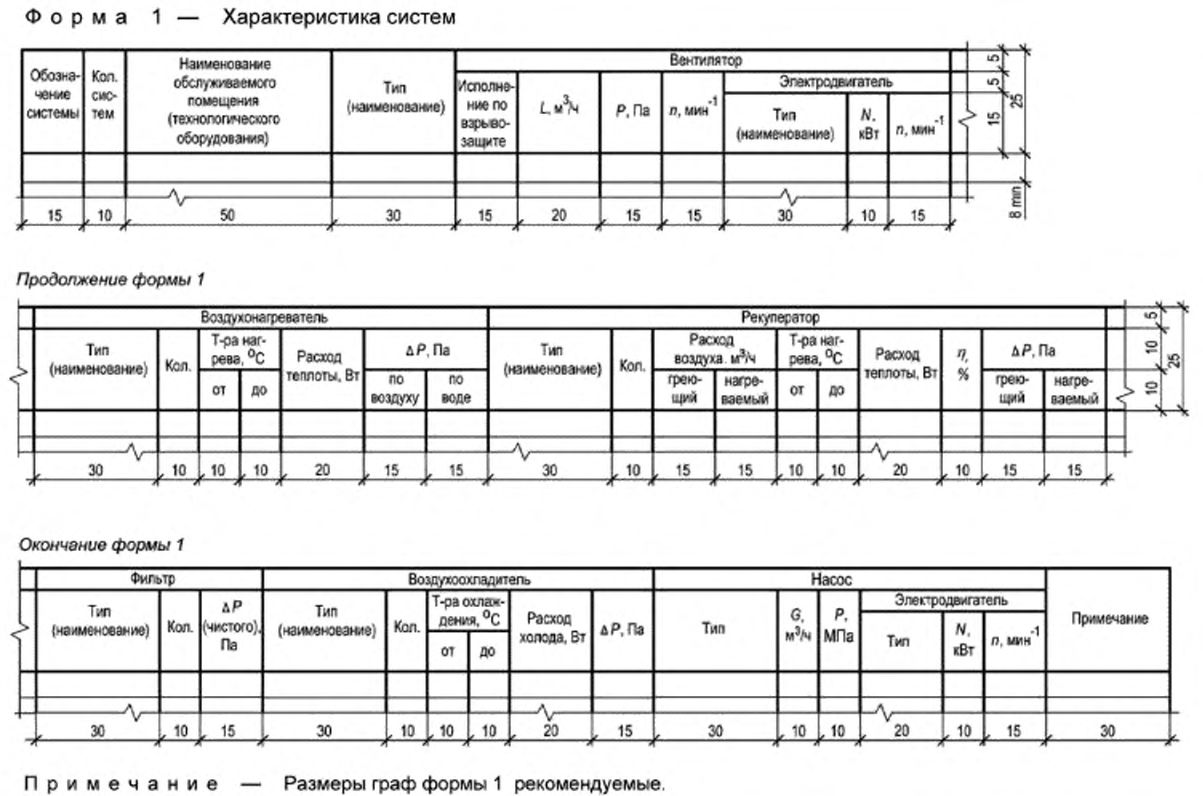

Характеристика систем (Форма 1)
-

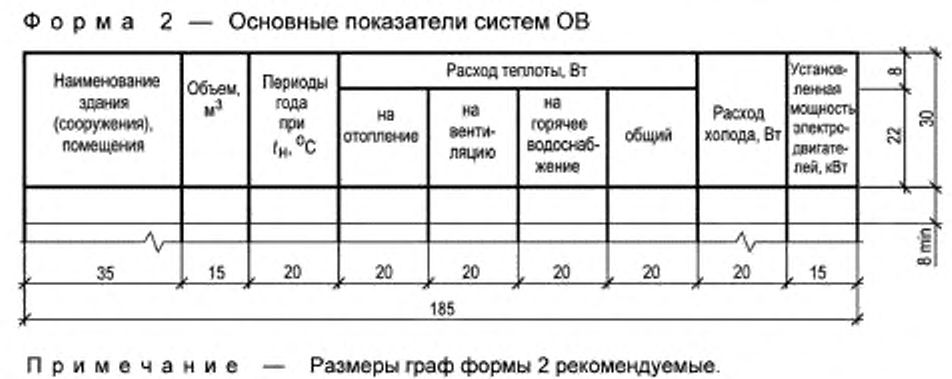

Основные показатели систем ОВ (Форма 2)
-

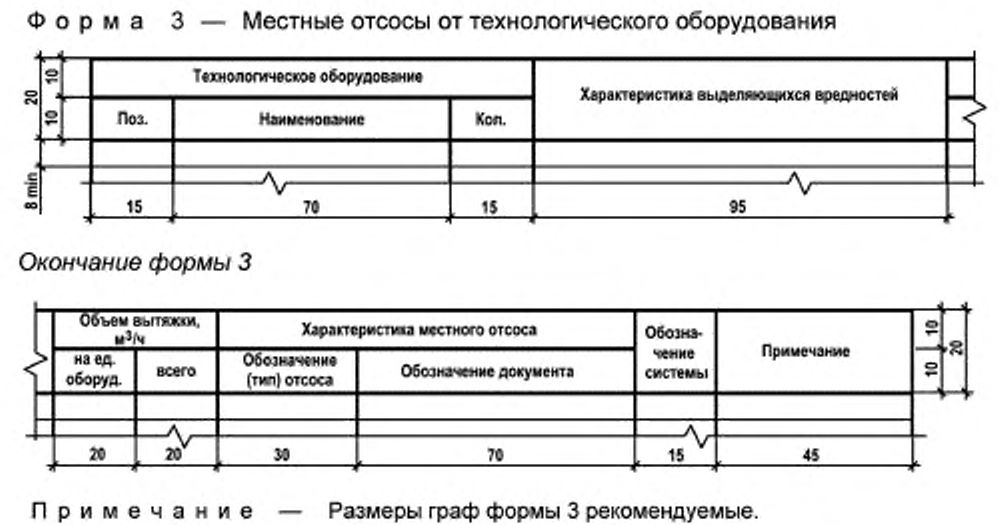

Местные отсосы от технологического оборудования (Форма 3)
-

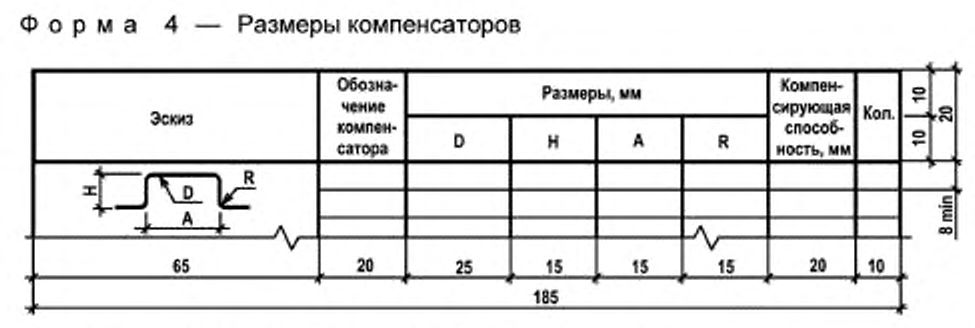

Размеры компенсаторов (Форма 4)
